使用Console线连接网络设备

🔧 交换机Console口连接与配置指南

所需设备

1. 电脑
2. RJ45转串口线（或USB转串口线）

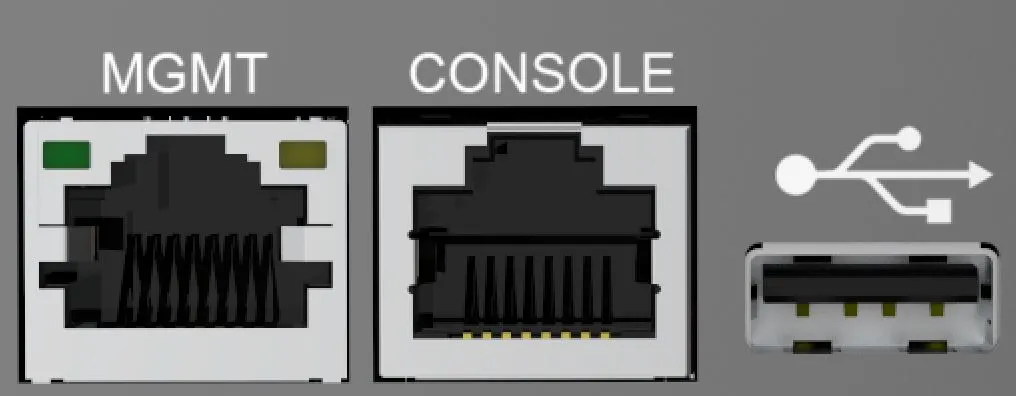

3. 带Console口的网络设备




🔌 操作步骤

第一步：硬件连接与端口确认

1. 将USB转串口线接入电脑

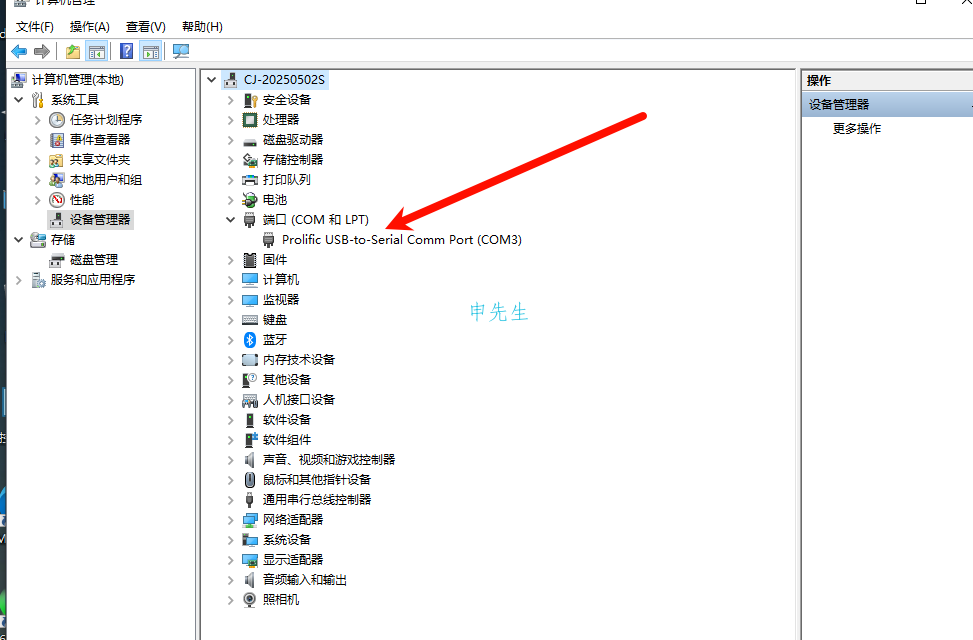

2. 打开计算机管理 → 设备管理器 → 端口（COM和LPT），确认串口编号（如COM3）

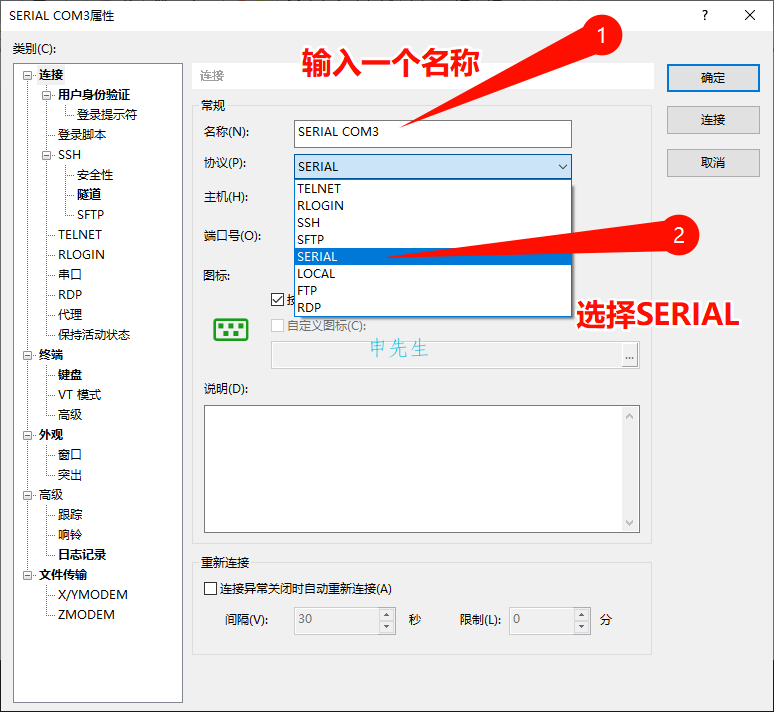

第二步：终端软件配置（以Xshell为例）

1. 打开终端工具（如Xshell）
2. 新建会话 → 选择协议Serial
3. 按以下参数配置串口：

   - 端口（Port）: 设备管理器显示的COM口（如COM3）
   - 波特率（Baud Rate）: **9600**（默认值）
   - 数据位（Data Bits）: 8
   - 停止位（Stop Bits）: 1
   - 校验位（Parity）: None
   - 流控（Flow Control）: None



⚠️ 注意

• 必须使用专用Console线（RJ45转DB9/USB转串口），普通网线不可用
• 若连接无响应，请检查线缆、COM口设置及终端参数

⚙️ 交换机Console口基础配置

1. 首次登录

• 默认无用户名/密码（部分设备为admin/admin或ruijie/ruijie）
• 若认证失败，需通过Console口进行密码恢复

2. 配置登录认证（可选）

方案1：密码认证

enable
configure terminal
line console 0
password your_password  ! 设置密码
login                   ! 启用密码验证
exit
write                   ! 保存配置

方案2：用户名+密码认证

enable
configure terminal
username admin password your_password  ! 创建用户
line console 0
login local                           ! 启用本地认证
exit
write

3. 验证配置

断开Console线重新连接，确认是否需要输入认证信息。

💡 使用说明

1. 连接拓扑
   PC USB口 → USB转串口线 → 交换机Console口
2. 调试工具
   Xshell/PuTTY/SecureCRT/MobaXterm等均适用
3. 故障排查
   • 确认设备管理器识别COM口
   • 尝试其他波特率（如115200）
   • 更换Console线测试

📘 提示
不同设备型号配置可能存在差异，请以官方手册为准。
关键操作后务必执行write保存配置！
