光纤色谱系统总表
1. 4-24芯标准色谱
| 芯数 | 色谱顺序（从前端到末端） |
|---|---|
| 4芯 | 蓝 → 橙 → 绿 → 棕 |
| 6芯 | 蓝 → 橙 → 绿 → 棕 → 灰 → 白 |
| 8芯 | 蓝 → 橙 → 绿 → 棕 → 灰 → 白 → 红 → 黑 |
| 12芯 | 蓝 → 橙 → 绿 → 棕 → 灰 → 白 → 红 → 黑 → 黄 → 紫 → 粉 → 水蓝 |
| 24芯 | 前12芯：同12芯标准 后12芯：灰 → 深绿 → 橙红 → 深蓝紫 → 金 → 粉红 → 天蓝 → 浅绿 → 卡其 → 深紫 → 浅橙 → 淡蓝 |
2. 12芯光纤标准色谱表（含色号）
| 序号 | 颜色名称 | 色号（HEX） | 颜色示例 | 记忆口诀位置 |
|---|---|---|---|---|
| 1 | 蓝色 | #0000FF | ■ 蓝 | 第1芯 |
| 2 | 橙色 | #FF9900 | ■ 橙 | 第2芯 |
| 3 | 绿色 | #33CC33 | ■ 绿 | 第3芯 |
| 4 | 棕色 | #993300 | ■ 棕 | 第4芯 |
| 5 | 石板灰 | #663399 | ■ 灰 | 第5芯 |
| 6 | 白色 | #FFFFFF | ■ 白 | 第6芯 |
| 7 | 红色 | #FF0000 | ■ 红 | 第7芯 |
| 8 | 黑色 | #000000 | ■ 黑 | 第8芯 |
| 9 | 黄色 | #FFFF00 | ■ 黄 | 第9芯 |
| 10 | 紫色 | #990099 | ■ 紫 | 第10芯 |
| 11 | 玫瑰粉 | #FF99CC | ■ 粉 | 第11芯 |
| 12 | 水蓝色 | #00FFFF | ■ 水蓝 | 第12芯 |
记忆口诀：蓝橙绿棕灰白红黑黄紫粉水
工程注意：
① 白色光纤需加黑环防脏
② 棕色(#993300)与黑色(#000000)弱光下用手电筒区分
③ 水蓝色(#00FFFF) ≠ 蓝色(#0000FF)
二、熔接顺序规范

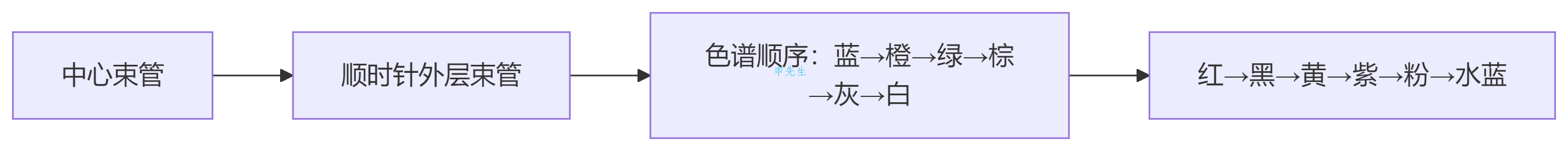

🔧 标准熔接流程
⚠️ 关键原则
- 束管优先级：中心束管 → 顺时针向外扩展
- 光纤顺序：每束管严格按色谱序列熔接
- 特殊标记：红色束管/标记带所在束管 最后熔接（备用芯）
- 冗余设置：每熔接12芯 → 预留1个冗余接头
三、工程实践技巧
🚀 快速识别口诀
| 场景 | 口诀 |
|---|---|
| 4/6/8芯 | “蓝橙绿棕灰白红黑” |
| 12芯 | “基础8色 + 黄紫粉水蓝” |
| 24芯 | “前12色 + 灰深橙金粉天蓝，浅绿卡其深紫浅橙淡蓝” |
🏗️ 场景化熔接方案
| 应用场景 | 核心要点 | 特殊要求 |
|---|---|---|
| 数据中心 | 所有节点双向测试 | 100%测试覆盖率 |
| 骨干网络 | 每48芯预留2芯热备用 | 冗余率≥4% |
| FTTH入户 | 蝶形缆按蓝→橙→绿→棕顺序 | 熔接损耗≤0.05dB |
四、国际标准对照
| 标准 | 4芯 | 24芯方案 | 96芯方案 |
|---|---|---|---|
| TIA-598-C | 蓝橙绿棕 | 扩展24色 | 三重标识系统 |
| IEC 60304 | 蓝橙白红 | 同TIA | 数字+字母标记 |
| 国标GB/T | 蓝橙绿棕 | 厂商自定义扩展 | 色带+数字+条纹 |
五、全色谱记忆口诀
📜 核心口诀
4芯 → "蓝橙绿棕四兄弟"
12芯 → "蓝橙绿棕灰白红，黑黄紫粉水蓝终"
24芯 → "前十二色做根基，灰深橙金粉天蓝，浅绿卡其深紫亮，浅橙淡蓝压轴连"
⚡ 熔接铁律
- 先中心后外围
- 红标最后接
- 色谱顺序零误差
🛠️ 施工执行建议
- 打印色谱图贴于熔接台
- 96芯以上用智能识别仪（如FiberFox Pro）
- 每24芯测衰减（标准：≤0.2dB/km）
使用流程：
- 查表定位 → 按芯数匹配色谱表
- 顺序操作 → 束管→纤芯逐层熔接
- 口诀核验 → 每束管完成背诵口诀
- 场景适配 → 启用专项熔接方案
- 标准验证 → 跨境项目核对TIA/IEC/GB差异
